同步發電機勵磁柜

概述

    本產品適用于6000KW以下，機端電壓為三相10KV以下，頻率為50HZ的水輪發電機，是具有自動調節功能和多種輔助功能的自并激半導體靜止勵磁裝置。也適用于同容量的汽輪發電機或柴油發電機。

    本產品具有“自動”和“手動”兩種運行方式，自動方式為恒壓勵磁，手動方式為恒流勵磁，兩種運行方式互為備用，且可在線實現無擾動切換。靈活選用勵磁方式，可以保證發電機無論是并網運行還是單機運行都能調節自如。本產品的調節器由集成電路組成，其特點是結構簡單、調節性能好，安裝、調試、使用和維護十分方便，是簡易型可控硅勵磁裝置理想的升級換代產品。

產品規格

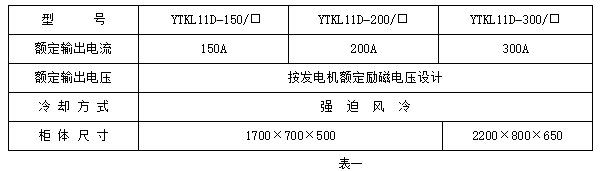

根據所配發電機的容量大小，產品分為4種規格，見表一。

執行標準

本產品執行如下標準

1．GB10585—89《中小型同步電機勵磁系統基本技術要求》；

2．GB3797—89《電控設備第二部分：裝有電子器件的電控設備》。

3．JB/T56184－94《中小型水輪發電機勵磁裝置產品質量分等》。

4．GB3859－83《半導體電力變流器》。

使用條件

1．海拔不超過1000米；對超過1000米的，應按有關標準采取相應措施；

2．本裝置用于戶內，環境空氣溫度為-5°C～+40°C；

3．空氣相對濕度：使用地點最濕月的月平均最高相對濕度為90%，同時該月的月平均最低溫度不高于+25°C；

3．使用環境干凈，無爆炸危險，并且周圍空氣中無足于腐蝕金屬和破壞絕緣的氣體及導電塵埃。

基本技術性能

1、并網后自動按設定的功率因數值運行；

2、跳閘后電壓自動回復到設定值，防止過電壓;

3、自動識別停機過程并進行滅磁控制；

4、“單機運行”運行時自動按設定電壓運行，能保持發電機電壓恒定；

5、可以特別針對勵磁運行不穩定的機組進行參數設定；

6、發電機過電流時自動減少勵磁，防止發電機過電流；

7、設定值密碼保護，防止參數被無關人員修改。

8、帶上位機控制功能。

訂貨須知

訂貨時請提供以下資料：

 產品名稱、型號規格及數量；

 發電機的起勵方式，是否并網；

 配套同步發電機出口電壓  機組容量  勵磁變壓器接法  勵磁電流和勵磁電壓大小  需不需要我們提供勵磁變壓器；

 若用戶有特殊規格和要求，請在訂貨時向我公司提出；
